Редуктор 1Ц3У-160
Редуктор 1Ц3У-200
Редукторы цилиндрические 1Ц3У-200 — горизонтальные редукторы трёхступенчатого типа, которые предназначены для корректировки крутящих моментов и частоты вращения валов в составе изделий машиностроительного производства.
Передаточное отношение:
Придаточное отношение редуктора

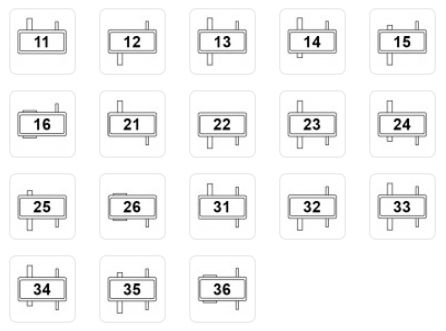

Варианты сборки:
Варианты сборки редуктора
Вес: 190 кг
В сравнении с агрегатами типа 1Ц2У, редукторы 1Ц3У-200 обладают схожим набором технологических преимуществ. В качестве дополнения для трёхступенчатых характерно увеличенное межосевое расстояние и широкий диапазон передаточных чисел. В зависимости от исполнения, поставляются в чугунном или алюминиевом корпусе. Конструктивное устройство стандартно для редукторов — валы с напрессованными на них шестерёнками установлены в корпус при помощи подшипников качения. Крупносерийные редукторы 1Ц3У-200 изготавливаются с проточной смазочной системой.
Область применения редукторов 1Ц3У-200
Редуктор цилиндрический 1Ц3У-160 целесообразен для использования в составе оборудования, от которого требуются малые обороты в совокупности с высокими значениями крутящего момента. Примером практического использования редукторов 1Ц3У-200 являются тросовые барабаны лебёдок, кранов и прочего грузоподъёмного оборудования.
Условия применения редукторов 1Ц3У-200
  • Постоянный или переменный уровень нагруженности, однонаправленный, с возможностью реверсивной корректировки;
  • Продолжительная и непрерывная работа или эксплуатация с периодическими остановами;
  • Возможность разностороннего вращения валов;
  • Максимум оборотов входного вала в минуту времени — 1800;
  • Атмосферные условия типа I и II по ГОСТ 15150-69 с уровнем запылённости не более 10 мг/м3;
  • Исполнения для умеренного и тропического климата (кат. размещения 1-3), а также умеренного и холодного и общего (кат. размещения 4) в соответствии с ГОСТ 15150-69.

Технические характеристики редуктора 1Ц3У-200

Передаточные числа
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м,
легкий (Л) ПВ=15%
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала Fвх, Н,
легкий (Л) ПВ=15%
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала Fвы, Н,
легкий (Л) ПВ=15%
КПД, не менее
Масса, кг
31.5
5000
1800
18000
0.96
190
40
5000
1800
18000
0.96
190
45
5000
1800
18000
0.96
190
50
5000
1800
18000
0.96
190
56
5000
1800
18000
0.96
190
63
5000
1800
18000
0.96
190
80
5000
1800
18000
0.96
190
100
5000
1800
18000
0.96
190
125
5000
1800
18000
0.96
190
160
5000
1800
18000
0.96
190
200
5000
1800
18000
0.96
190
Передаточные числа
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м,
средний (С) ПВ=25%
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала Fвх, Н,
средний (С) ПВ=25%
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала Fвы, Н,
средний (С) ПВ=25%
КПД, не менее
Масса, кг
31.5
4000
1600
16000
0.96
190
40
4000
1600
16000
0.96
190
45
4000
1600
16000
0.96
190
50
4000
1600
16000
0.96
190
56
4000
1600
16000
0.96
190
63
4000
1600
16000
0.96
190
80
4000
1600
16000
0.96
190
100
4000
1600
16000
0.96
190
125
4000
1600
16000
0.96
190
160
4000
1600
16000
0.96
190
200
4000
1600
16000
0.96
190
Передаточные числа
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м,
тяжелый (Т) ПВ=40%
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала Fвх, Н,
тяжелый (Т) ПВ=40%
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала Fвы, Н,
тяжелый (Т) ПВ=40%
КПД, не менее
Масса, кг
31.5
3150
1400
14000
0.96
190
40
3150
1400
14000
0.96
190
45
3150
1400
14000
0.96
190
50
3150
1400
14000
0.96
190
56
3150
1400
14000
0.96
190
63
3150
1400
14000
0.96
190
80
3150
1400
14000
0.96
190
100
3150
1400
14000
0.96
190
125
3150
1400
14000
0.96
190
160
3150
1400
14000
0.96
190
200
3150
1400
14000
0.96
190
Передаточные числа
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м, непрерывный (Н) ПВ=100%
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала Fвх, Н,
непрерывный (Н) ПВ=100%
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала Fвы, Н,
непрерывный (Н) ПВ=100%
КПД, не менее
Масса, кг
31.5
2500
1250
12500
0.96
190
40
2500
1250
12500
0.96
190
45
2500
1250
12500
0.96
190
50
2500
1250
12500
0.96
190
56
2500
1250
12500
0.96
190
63
2500
1250
12500
0.96
190
80
2500
1250
12500
0.96
190
100
2500
1250
12500
0.96
190
125
2500
1250
12500
0.96
190
160
2500
1250
12500
0.96
190
200
2500
1250
12500
0.96
190
