Мотор-редукторы МЧ-100
Мотор-редукторы МЧ-100 применяются для снижения частоты вращения и передачи крутящего момента в промышленных механизмах различного назначения.
Варианты сборки:
Вес: 72-151 кг
Преимущества червячных мотор-редукторов МЧ-100
- Высокая мощность;
- Бесшумность;
- Отменный КПД;
- Точность;
- Отличные значения передаточных чисел;
- Простота размещения в любом механизме со сложной пространственной компоновкой;
- Легкость в обслуживании;
- Небольшие размеры;
- МЧ устройства могут работать, как под постоянной, так и переменной нагрузкой;
- Отсутствует приоритетное направление вращение вала. При выключении двигателя вал самостоятельно тормозится.
Требования для безаварийной работы мотор-редукторов МЧ-100
- Слежение за наличием необходимого объема масла;
- Четкое соблюдение совпадения осей и параллельности валов;
- Эксплуатация под переменной или постоянной нагрузкой одной направленности или реверса;
- Оборотистость входного вала не должна превышать 1800 об/мин;
- Температурный диапазон окружающей обстановки от -20 до +40 градусов;
- Первая или вторая категория состояния окружающего воздуха с запыленностью не более 10 мг/м3, согласно ГОСТ 16350;
- Рекомендуется использование фланцевого типа крепежа.
Технические характеристики мотор-редуктора МЧ-100
| Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н.м | Мощность электродвигателя, кВт | Комплектующий электродвигатель, наименование | Масса мотор- редуктора, кг | Допускаемая радиальная нагрузка, Н |
|---|---|---|---|---|---|
| 9 | 356 | 0,55 | АИР80В8 | 80 | 5000 |
| 12 | 267 | 0.55 | АИР71В6 | 72 | 5000 |
| 12 | 360 | 0,75 | АИР80А6 | 76 | 5000 |
| 15 | 224 | 0,55 | АИР71В6 | 72 | 5000 |
| 15 | 400 | 1.1 | АИР80В6 | 80 | 5000 |
| 18 | 243 | 0,75 | АИР71В4 | 72 | 5000 |
| 18 | 356 | 1,1 | АИР80А4 | 76 | 5000 |
| 22 | 208 | 0,75 | АИР71В4 | 72 | 5000 |
| 22 | 400 | 1.5 | АИР80В4 | 80 | 5000 |
| 28 | 363 | 1,5 | АИР80В4 | 80 | 5000 |
| 28 | 480 | 2,2 | АИР90L4 | 85 | 5000 |
| 35 | 432 | 2.2 | АИР90L4 | 85 | 5000 |
| 35 | 500 | 3 | АИР100S4 | 94 | 5000 |
| 45 | 360 | 2.2 | АИР90L4 | 85 | 5000 |
| 45 | 490 | 3 | АИР100S4 | 94 | 5000 |
| 56 | 308 | 2,2 | АИР90L4 | 85 | 5000 |
| 56 | 470 | 4.0 | АИР100L4 | 97 | 5000 |
| 71 | 335 | 3.0 | АИР100S4 | 94 | 5000 |
| 71 | 490 | 5,5 | АИР112М4 | 115 | 5000 |
| 90 | 361 | 4.0 | АИР100L4 | 97 | 5000 |
| 90 | 496 | 5,5 | АИР112М4 | 115 | 5000 |
| 112 | 300 | 4.0 | АИР100L4 | 97 | 5000 |
| 112 | 413 | 5.5 | АИР112М4 | 115 | 5000 |
| 140 | 334 | 5.5 | АИР112М4 | 115 | 5000 |
| 140 | 455 | 7,5 | АИР132S4 | 140 | 5000 |
| 180 | 358 | 7,5 | АИР132S4 | 140 | 5000 |
| 180 | 490 | 11 | АИР132М4 | 151 | 5000 |

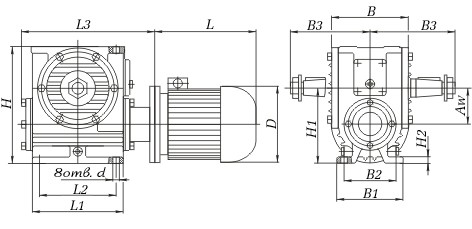

Габаритные и присоединительные размеры мотор-редуктора МЧ-100
| Aw | В | В1 | В2 | Вз | Н | Н1 | Н2 | L1 | L2 | Lз | d | L | D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 194 | 175 | 140 | 225 | 312 | 200 | 18 | 240 | 200 | 373 | 19 | 450 | 350 |

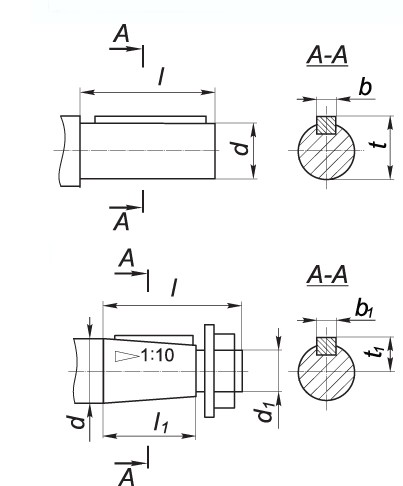

Выходные валы мотор-редуктора МЧ-100
| d | d 1 | l | l1 | l2 | b | t | b1 | t1 |
|---|---|---|---|---|---|---|---|---|
| 45 | М30х2,0 | 110 | 82 | 90 | 12 | 23,45 | 14 | 48,5 |
Полые валы мотор-редуктора МЧ-100
| d | d1 | l | l1 | b | t | D х m х H8 |
|---|---|---|---|---|---|---|
| 46 | 35 | 205 | 90 | 10 | 38,3 | 45 х 2,0 х Н8 |
Варианты расположения червячной пары мотор-редуктора МЧ-100
Условное обозначение мотор-редуктора МЧ-100
МЧ-100-45-52-1-У3, ТУУ 29.1-24587406.003-2003, где:
МЧ — тип мотор-редуктора;
100 — межосевое расстояние, мм;
45 — номинальная частота вращения выходного вала, об/мин;
52 — вариант сборки;
1 — вариант расположения червячной пары;
У3 — климатическое исполнение и категория размещения.
МЧ — тип мотор-редуктора;
100 — межосевое расстояние, мм;
45 — номинальная частота вращения выходного вала, об/мин;
52 — вариант сборки;
1 — вариант расположения червячной пары;
У3 — климатическое исполнение и категория размещения.
